常州双环牌LZB-25F玻璃转子流量计液体气体耐腐型浮子流量计

原价

￥ 600.00

售价

￥600.00

0销量

可选规格

首页收藏

LZB/LZJ (DN15-100)拉杆式流量计

拉杆式流量计具有结构简单，牢固，压力损失小等特点。耐腐型采用不锈钢材料或衬氟塑料，密封件可选氟橡胶或聚四氟乙烯等，对大部分
常用酸、碱、氧化剂、有机溶剂等有较强的耐腐蚀性。 DN4-10 采用软管连接，亦可根据客户需要设计、制造特殊安装方式。

1. 型号规格及主要技术参数

公称通径（ mm ）

型号

测量范围

准确度等级

允许被测流体状况

水 20 ℃

空气 20 ℃ 101325Pa

温度（℃）

压力等级（ MPa ）

LZB-15

LZB-15F

10 ～ 100L/h

16 ～ 160L/h

25 ～ 250L/h

40 ～ 400L/h

60 ～ 600L/h*

0.25 ～ 2.5m3/h

0.4 ～ 4m3/h

0.6 ～ 6m3/h

1.2 ～ 12m3/h

2 ～ 20m3/h*

2.5 级

耐腐型为 4 级

-20 ～ 120

≤ 0.6

LZB-25

LZB-25F

40 ～ 400L/h

60 ～ 600L/h

100 ～ 1000L/h

160 ～ 1600L/h

250 ～ 2500L/h*

1 ～ 10m3/h

1.6 ～ 16m3/h

2.5 ～ 25m3/h

5 ～ 50m3/h

6 ～ 60m3/h*

1.5 级

耐腐型为 4 级

LZB-40

LZB-40F

160 ～ 1600L/h

250 ～ 2500L/h

400 ～ 4000L/h*

4 ～ 40m3/h

6 ～ 60m3/h

12 ～ 120m3/h*

LZB-50

LZB-50F

400 ～ 4000L/h

600 ～ 6000L/h

1000 ～ 10000L/h*

10 ～ 100m3/h

16 ～ 160m3/h

30 ～ 300m3/h*

LZB-80

LZB-80F

1000 ～ 10000L/h

1600 ～ 16000L/h

2500 ～ 25000L/h

3600 ～ 36000L/h*

25 ～ 250m3/h

40 ～ 400m3/h

60 ～ 600m3/h

100 ～ 1000m3/h*

≤ 0.4

100

LZB-100

LZB-100F

5 ～ 25m3/h

8 ～ 40m3/h

20 ～ 60m3/h

40 ～ 100m3/h*

120 ～ 600m3/h

200 ～ 1000m3/h

600 ～ 1600m3/h

1200 ～ 3000m3/h*

2. 外形及安装连接尺寸

公称通径（ mm ）	A	B	C	D
15	Φ 95	Φ 65	4- Φ 14	Φ 15
25	Φ 115	Φ 85	4- Φ 14	Φ 25
40	Φ 145	Φ 110	4- Φ 18	Φ 40
50	Φ 160	Φ 125		Φ 50
80	Φ 185	Φ 150		Φ 80
100	Φ 205	Φ 170		Φ 100

注：法兰标准 GB/T9119-2000, 也可按照用户要求定做。

3. 流量计接触测量流体的零部件材质

零件名称	普通型材质	耐腐型材质
密封片	橡胶	氟橡胶
锥管	硼硅酸盐玻璃
浮子	不锈钢、铝、 PTFE	外包氟塑料
止档	尼龙	PTFE
基座	铸铁涂耐腐漆	铸铁内衬氟塑料

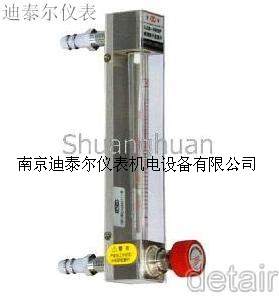

LZB-（）W（B)(F)系列改进型小流量玻璃转子流量计

该系列流量计用于检测和调节微小流量，结构轻巧，分为带调节阀（ WB 型）和不带调节阀（ W 型）两种。还可根据客户使用情况制造耐腐型（ WBF 和 WF 型）。连接方式分为软管连接和螺纹连接。

1. 型号规格及主要技术参数



公称通径 DN mm	型号	范围度	测量范围		准确度等级	锥管长度 mm	允许被测流体状况
公称通径 DN mm	型号	范围度	水 (20 ℃ )	空气 (1.013 × 10 5 Pa20 ℃ )	准确度等级	锥管长度 mm	温度	压力 MPa
3	LZB-3W(F) LZB-3WB(F)	10:1	0.4 ～ 4l/min 0.6 ～ 6ml/min 1 ～ 10ml/min 2.5 ～ 25ml/min 4 ～ 40ml/min 6 ～ 60ml/min 10 ～ 100ml/min	6 ～ 60ml/min 10 ～ 100ml/min 16 ～ 160ml/min 0.03 ～ 0.3L/min 0.06 ～ 0.6L/min 0.1 ～ 1L/min 0.15 ～ 1.5L/min	4 级耐腐型为 6 级	100	-20 ～ 120 ℃	≤ 0.2
4	LZB-4W(F) LZB-4WB(F)		16 ～ 160ml/min 25 ～ 250ml/min 40 ～ 400ml/min	0.3 ～ 3L/min 0.6 ～ 6L/min 0.7 ～ 7L/min	4 级耐腐型为 6 级
6	LZB-6W(F) LZB-6WB(F)		40 ～ 400ml/min 60 ～ 600ml/min 0.1 ～ 1L/min	0.7 ～ 7L/min 1 ～ 10L/min 1.5 ～ 15L/min	2.5 级耐腐型为 4 级
10	LZB-10W(F) LZB-10WB(F)		0.1 ～ 1L/min 0.16 ～ 1.6L/min	3 ～ 30L/min 5 ～ 45L/min	2.5 级耐腐型为 4 级	100

2. 外形及安装连接尺寸 :

流量计有带调节阀 (WB 型 ) 和不带调节阀 (W 型 ) 二种形式 , 其外形图见图一、图二，安装连接尺寸见表 1

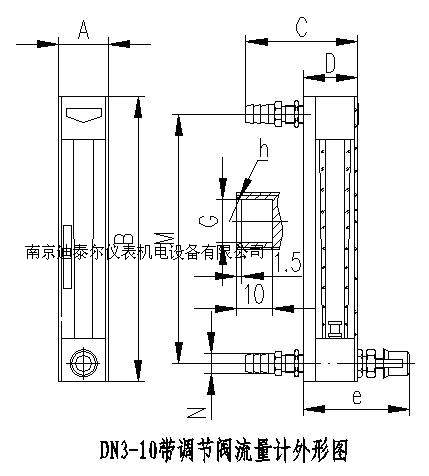

图一

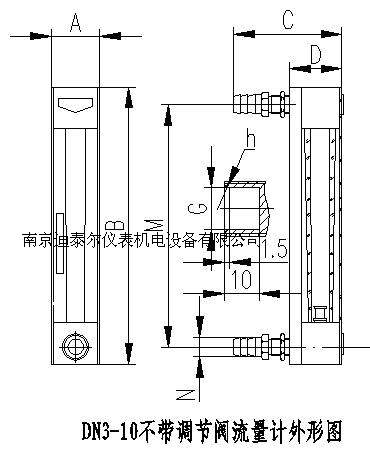

图二

表 1

　单位： mm

型号	A	B	C	D	M	E*	软管接嘴 N	金属管接嘴			设备安装孔
								外螺纹	G	h
LZB-3W(F) LZB-3WB(F)	23	136	52	22.5	116	＜ 74	Φ 8	M10*1	Φ 6.2	SR4	Φ 11
LZB-4W(F) LZB-4WB(F)
LZB-6W(F) LZB-6WB(F)
LZB-10W(F) LZB-10WB(F)			56	26.5		＜ 78	Φ 10	M12*1	Φ 8.2	SR5

注： *WB 专有

3. 流量计接触测量流体的零部件材质

	浮子	基座	针阀	止档	O 形圈及密封垫片
普通型	不锈钢或玛瑙	黄铜镀铬	不锈钢	尼龙	橡胶
耐腐性	不锈钢或玛瑙	不锈钢	不锈钢	PTFE	氟橡胶

LZB/LZJ (DN4-10 ）系列改进型玻璃转子流量计

该系列流量计具有结构简单，牢固，压力损失小等特点。耐腐型采用不锈钢材料或衬氟塑料，密封件可选氟橡胶或聚四氟乙烯等，对大部分
常用酸、碱、氧化剂、有机溶剂等有较强的耐腐蚀性。 DN4-10 采用软管连接，亦可根据客户需要设计、制造特殊安装方式。

1. 型号规格及主要参数见下表　　　　　　　　　　　　　单位： mm

公称通径（ mm ）	型号	测量范围		准确度等级	允许被测流体状况
		水 20 ℃	空气 20 ℃ 101325Pa		温度（℃）	压力等级（ MPa ）
4	LZB-4 LZB-4F	1 ～ 10L/h 1.6 ～ 16L/h 2.5 ～ 25L/h	16 ～ 160L/h 25 ～ 250L/h 40 ～ 400L/h	4 级耐腐型为 6 级	- 20 ～ 120	≤ 1
6	LZJ-6 LZJ-6F	2.5 ～ 25L/h 4 ～ 40L/h 6 ～ 60L/h	40 ～ 400L/h 60 ～ 600L/h 100 ～ 1000L/h	2.5 级耐腐型为 4 级
10	LZJ-10 LZJ-10F	6 ～ 60L/h 10 ～ 100L/h 16 ～ 160L/h	100 ～ 1000L/h 160 ～ 1600L/h 250 ～ 2500L/h

2. 外形、安装连接方式及连接尺寸如下：

单位： mm

3. 流量计接触测量流体的零部件材质

零件名称	普通型材质	耐腐型材质
针阀	不锈钢
针阀座	黄铜镀铬	不锈钢
下基座	黄铜镀铬	不锈钢
止档	PTFE
顶紧器	黄铜镀铬	不锈钢
闷头	黄铜镀铬	不锈钢
上基座	黄铜镀铬	不锈钢
密封片	橡胶	氟橡胶
锥管	硼硅酸盐玻璃
浮子	不锈钢或玛瑙
接嘴	黄铜镀铬	不锈钢
